DS1302 是一款经济高效的计时应用解决方案。它以实惠的价格提供计时功能，适合业余爱好者、创客和成本敏感的项目。DS1302 准确记录时间，包括小时、分钟、秒、日期、月份和年份。它有一个内置时钟电路，在外部 32.768 kHz 晶体振荡器上运行。DS1302 有一个内置涓流充电器和一个由外部备用电池供电的小型 RAM 区域。这使得 RTC 即使在主电源断开时也能继续计时。DS1302 使用简单的串行接口与微控制器或主机系统通信。它支持双向数据线、时钟线和片选线进行数据传输。
通过使用 SSC（同步串行通信）简化了 DS1302 与 MCU 的连接。只需三根线即可与 DS1302 时钟随机存取存储器或 RAM 进行通信。所需的线路为 RST（芯片使能）、DAT（输入输出数据线）和 CLK（串行时钟）。
RTC（即实时时钟）是一种 IC 芯片或模块，旨在跟踪时间和日期。它用于各种电子设备，例如计算机、微控制器、嵌入式系统以及其他需要精确计时的设备。
RTC 的主要目的是为其集成的设备提供可靠的时间和日期参考。它包含一个时钟电路和一个小型备用电源（通常是电池），即使在主电源断开时也可以继续运行。这确保了即使在断电或设备关闭时，时钟也能继续准确地计时。
接下来，我将一步步教你如何使用 DS1302 实现时间实时显示：
- Arduino UNO板
- DS1302 实时时钟模块
- 杜邦线

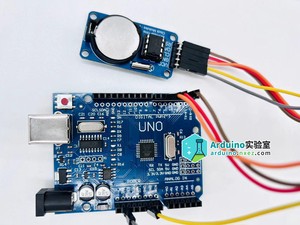

时钟模块的 VCC 引脚接 Arduino 的 5V 引脚。
时钟模块的 GND 引脚接 Arduino 的 GND 引脚。
时钟模块的 CLK 引脚接 Arduino 的 D5 引脚。
时钟模块的 DAT 引脚接 Arduino 的 D4 引脚。
时钟模块的 RST 引脚接 Arduino 的 D2 引脚。
我们推荐 Makuna 的 RTC 库，以便轻松连接 DS1302、DS1307、DS3231 和 DS3234 实时时钟模块。该库包含对模块功能的深度支持，包括温度、警报和内存存储（如果存在）。

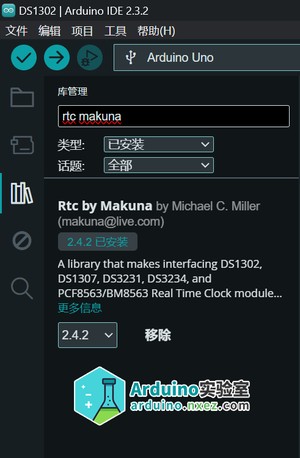

在 IDE 中点击「工具」—「管理库」，查找「RTC Makuna」进行安装。
代码的主要功能是初始化 RTC 模块并与 Arduino 进行通信，获取当前时间并打印在串口监视器上。以下是代码的主要步骤：
1、引入所需的库文件：ThreeWire.h 和 RtcDS1302.h。
2、创建 ThreeWire 对象和 RtcDS1302 对象，用于与 RTC 模块进行通信。
3、在 setup 函数中进行初始化：
初始化串口通信。
打印编译时间。
初始化 RTC 模块。
获取编译时间并打印。
检查RTC模块是否有效，如果无效则设置为编译时间。
检查RTC模块是否写保护，如果是则取消写保护。
检查RTC模块是否在运行，如果没有则启动。
获取当前时间并与编译时间进行比较，如果RTC时间早于编译时间，则设置为编译时间。
4、在 loop 函数中：
获取当前时间并打印。
检查 RTC 时间是否有效，如果无效则打印错误信息。
延迟5秒。

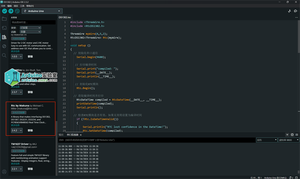

下图是代码的运行结果：
