下面通过485半双工的通信过程，记录USART串口的几个使能位、标志位。
说明：USART_IT_TC 和 USART_IT_RXNE是一个常量，并不代表（TC、RXNE)这两位。
一、以发送多个字符为例：
1. 初始化串口（UE使能位）

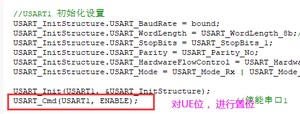

由于这个程序非常通用，也比较长。
注意的一点，初始化中，对UE进行使能； 即USART模块可以被使用。
2. 使能(USART)的发送或接收中断位（TCIE、RXNEIE)
通过对485的使能脚的高、低电平的控制，达到串口分别收、发的控制。
以上，1-2步，主要是对USART的控制寄存器（CR）的3个使能位进行设置。
3. 将需要发送的数据放到USART->DR中，触发中断
当需要发送一组字符时，首先将第一个字符放到USART->DR中，然后开启发送使能中断。
USART就会将该字符发送出去。

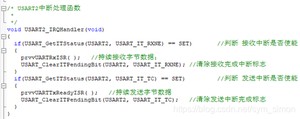

4. 发送完1个字节之后，进行入中断服务, 进入中断服务函数USARTx_IRQHandler（TC、RXNE）
当第一个字符被发送完之后，DR（数据寄存器）为空，此时，TC被硬件置位，产生中断。
在中断函数里面，再次调用字符（字节）发送函数，并且清除TC标志位。
不停地触发发送中断，直到所有字符被发送完。
以上3-4步，涉及对状态寄存器（USART_SR)的标志位的操作。
对SR操作的函数:
1. USART_ClearITPendingBit(USART2, USART_IT_TC) //清除待处理的发送完成中断标志位
2. USART_ClearFlag(USART3,USART_FLAG_TC); //清除发送完成标志位
3. USART_ClearITPendingBit(USART2, USART_IT_RXNE) //清除待处理的接收完成中断标志位
4. USART_ClearFlag(USART3,USART_FLAG_ RXNE); //清除接收完成标志位
注意:1和2 ， 3和4的作用完全一样；只是名称不同，在不同场合中应用更加明确。
二、接收数据的过程，是一样的。只是不需要第3步。
（初始化---使能接收----接收到数据，触发中断---中断服务程序）
三、补充一点
有时候，我们会遇到下面的代码：(这个代码和上面的代码不在一个工程里面）
上述代码是通过串口1，发送一串字符，例如： char *s = "hello."
一定要注意： 这里并不需要配置：
这时因为，上述的发送函数，使用的while（），读取的是 USART->SR中的TC位。
这个TC位，是由硬件置位的。每次发送完1个字符后，硬件自动置位为1.
