FIFO根据输入输出时钟是否一致，分为同步FIFO与异步FIFO。同步FIFO中，读写控制信号以及数据均处于同一时钟域，满足STA分析时一般不会出现亚稳态等不稳定情形；而对于异步FIFO，读写相关信号处于不同时钟域，信号的不同步可能会导致亚稳态，导致FIFO工作异常，设计较为复杂；在之前的记录中，我们对同步FIFO的设计进行了分析：
Verilog实现FIFO专题（3-同步FIFO设计）
此处我们不再对同步FIFO进行介绍而直接以异步FIFO与同步FIFO的异同为线索，逐步对异步FIFO进行分析，介绍异步FIFO相比于同步FIFO的额外处理，并进一步实现异步FIFO。
目录
一、异步FIFO与同步FIFO工作流程比较
1、同步FIFO
2、异步FIFO
二、异步FIFO的空满检测
1、同步FIFO的空满检测
2、异步FIFO的空满检测
计数检测空满：
指针比较检测空满：
扩展指针比较检测空满：
格雷码指针比较检测空满：
三、异步FIFO的同步处理
1、同步方式
2、延迟对FIFO设计的影响
结论：
FIFO满检测：
FIFO空检测：
四、异步FIFO设计
1、端口设计
外部端口
内部信号
2、功能描述
3、实现代码
4、仿真验证
五、参考文献
同步FIFO的读写控制信号以及数据均处于同一时钟域，即：FIFO在同一时钟驱动下进行读写操作，读控制信号有效且FIFO不为空时，输出读指针对应地址的数据，随后读指针加1；写控制信号有效且FIFO不为满时，将输入数据存储到写指针对应地址处，随后写指针加1；
异步FIFO的工作内容与同步FIFO类似：FIFO在时钟驱动下进行读写操作，读控制信号有效且FIFO不为空时，输出读指针对应地址的数据，随后读指针加1；写控制信号有效且FIFO不为满时，将输入数据存储到写指针对应地址处，随后写指针加1；
但是异步FIFO的控制并不像同步FIFO那么简单，因为异步FIFO工作在不同的时钟域，这就带来了一些问题：
（1）如何进行空满检测？还能像同步FIFO中通过计数值来判断吗？
（2）需要同步电路
同步FIFO的空满检测可以通过计数很简单的实现：
读写逻辑是同一个时钟，因此可以在每次时钟来临时进行判断，如果不执行读写操作/同时读写，则计数值不变；只执行读操作，计数值减1；只执行写操作，计数值加1；
如果计数值为0，则说明FIFO空，只能写不能读（直到写入一次数据，计数值加1，FIFO不再为空才能执行读操作）；
如果计数值为FIFO深度，则说明FIFO满，只能读不能写（直到读出一次数据，计数值减1，FIFO不再为满才能执行写操作）；
计数检测空满：
异步FIFO不能采用同步FIFO这种计数方式来实现空满检测，因为用两个时钟去控制同一个计数器的加剪很明显是不可取的。
如果不明白为什么不能用两个时钟控制同一个计数器，可以查阅：Verilog中always@（）语句双边沿触发（语法与综合的差异）
指针比较检测空满：
读写指针指向读写操作面向的FIFO地址空间，因此空满检测的另一个思路是比较读写指针。每次写操作执行，写指针加1；而每次读操作执行，读指针加1，因此：
FIFO空发生在：读指针追上写指针时；
FIFO满发生在：写指针追上读指针时；
但是这种处理仍存在一个问题，就是读写指针相等时，难以区分FIFO是空还是满。
扩展指针比较检测空满：
如上分析，直接比较读写指针时存在一个特例：读写指针相等时，难以区分FIFO是空还是满。
因此，有人提出，将指针进行高位扩展。即指针加宽一位，当写指针超出FIFO深度时，这额外的一位就会改变。FIFO的深度决定了指针扩展前（即除了最高位的其余位）的宽度，而这扩展的一位与FIFO深度无关，是为了标志指针多转了一圈，因此：
当读写指针完全相同时，FIFO空；
当读写指针高位不同，其余位完全相同时，FIFO满；
经过指针扩展，可以明确的进行空满检测。但是这种处理仍然不够，因为异步FIFO读写时钟相互独立，分属不同时钟域，相邻二进制地址位变化时，不止一个地址位都要变化，这样指针在进行同步过程中很容易出错，比如写指针在从0111到1000跳变时4位同时改变，这样读时钟在进行写指针同步后得到的写指针可能是0000-1111的某个值，一共有2^4个可能的情况，而这些都是不可控制的，你并不能确定会出现哪个值，那出错的概率非常大。
格雷码指针比较检测空满：

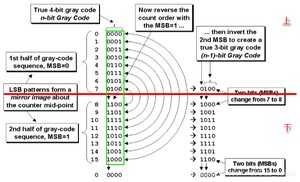

如上分析，直接比较扩展读写指针时可能因多位改变导致错误。因此，进一步采用gray码形式的指针，利用格雷码每次只变化一位的特性，降低同步发生时错误的概率。如图，为一个深度为8FIFO的格雷码指针（绿色框中）：
0-7为真实的FIFO地址，而8-15是指针多转一圈以后的地址（8-0，9-1...）。应
