霍夫变换检测圆原理



霍夫变换（Hough Transform）：核心思想与实现

霍夫变换是一种广泛应用于图像处理和计算机视觉中的技术，专门用于在图像中检测各种几何形状（如直线、圆、椭圆等）。其强大之处在于，霍夫变换能够在图像中存在噪声或部分形状缺失的情况下，仍然有效地检测目标形状。因此，它在图像分析和特征检测中起着至关重要的作用。

本文将通过逐步讲解霍夫变换的核心思想、原理以及具体实现，帮助你理解如何利用霍夫变换检测图像中的几何形状。

一、霍夫变换的核心思想

霍夫变换的核心思想是将图像中的形状检测问题（例如，寻找图像中的直线）转化为参数空间中的峰值检测问题。传统的形状检测是在图像空间中直接检测目标形状，而霍夫变换通过引入参数空间，将形状检测转化为寻找形状对应参数的过程。

举个例子：

假设你想在一张图片中找到一条直线，直接在图像空间中定位这条直线可能受到噪声的干扰或图像不完整的影响，导致检测困难。霍夫变换通过将检测任务转换为在参数空间中寻找直线的参数值，从而有效地解决了这个问题。

接下来，我们从直线检测的霍夫变换入手，逐步解释霍夫变换的工作原理。

二、直线检测的霍夫变换

1. 直线方程的极坐标表示

在二维平面上，直线的一般表示形式是斜截式方程：

其中， 是斜率， 是直线在 轴上的截距。

然而，斜截式在处理垂直直线时存在问题，因为当直线垂直于 轴时，斜率 会变为无穷大。因此，霍夫变换使用极坐标表示法来避免这个问题，并统一表示所有直线：

• 是从原点到直线的垂直距离（即极径），
• 是垂线相对于 轴的角度（极角，取值范围为 到 ）。

这条直线的极坐标方程不仅适用于斜率有限的直线，还能表示垂直直线。因此，它是霍夫变换中的重要基础。

2. 从图像空间到参数空间

• 在图像空间中，直线是由一组像素点组成的。每一个像素点可能属于一条直线，但不确定是哪一条直线。霍夫变换通过将这些像素点映射到参数空间来解决这一问题。
• 对于图像中的每个像素点 ，可以通过直线的极坐标方程 来计算出一系列 和 值（对应不同的直线），从而将这个像素点转换为参数空间中的一条曲线。
• 在参数空间中，每一对 值对应着一条直线。通过计算图像中所有边缘点的 ，我们可以通过这些点在参数空间中的“投票”找到直线。

3. 累积器数组（Accumulator Array）

为了找到在图像中存在的直线，霍夫变换引入了一个累积器数组（Accumulator Array）

Accumulator Array 是霍夫变换的核心工具之一。它是一个二维数组，其中每个单元格表示参数空间中的一对 值。在直线检测的霍夫变换中，累积器数组的作用是记录哪些参数 在图像中的边缘点投票最多。

对于图像中的每一个边缘点 ，我们计算出一系列可能的 值，然后在累积器数组中对应的单元格中增加投票。最终，累积器数组中的高峰值（投票数较大的单元）对应图像中的直线，因为这些参数值得到了多个边缘点的支持。

4. 直线霍夫变换的步骤

霍夫变换的工作流程可以总结为以下几个步骤：

1. 边缘检测：首先，使用边缘检测算法（例如Canny算法）从图像中提取边缘点，这些边缘点可能属于直线。
2. 参数空间映射：对于每个边缘点 ，计算出一系列对应的 值。为每对 在累积器数组中增加一个计数。
3. 检测峰值：在累积器数组中找到计数值较高的单元格。这些高计数值对应着图像中可能存在的直线参数 。
4. 绘制直线：根据找到的 参数，在图像上绘制对应的直线。

三、形象解释：如何在纸上理解霍夫变换

为了更形象地理解霍夫变换，可以想象在一张纸上标记一个点 ，并画出所有可能经过该点的直线。你会发现这些直线可以有各种不同的角度和位置。对于每一条直线，可以通过极坐标公式 得到一组 参数。

当我们将这个点映射到参数空间时，它会在参数空间中形成一条曲线，表示经过该点的所有可能的直线。如果图像中还有另一个点 也在某条直线上，那么它在参数空间中的曲线会与 的曲线交于某一点。这个交点对应的 参数就是这条直线的参数。

通过这种方法，当多条曲线在参数空间中相交时，我们可以检测出对应的直线。

四、霍夫变换的Python实现

下面我们使用Python的OpenCV库来实现霍夫变换，并检测图像中的直线。

代码解释：

1. 读取图像并灰度化：通过 读取图像，并用 转换为灰度图（便于进行边缘检测）。
2. 边缘检测：使用 进行边缘检测，阈值范围为 到 ，边缘检测的输出是黑白二值图，其中白色表示检测到的边缘。
3. 概率霍夫变换：使用 ，其中 和 控制直线的最小长度和线段间的最大间隙。
4. 绘制直线：将检测到的直线通过 绘制在复制的图像上，使用绿色表示直线，线条宽度为2。

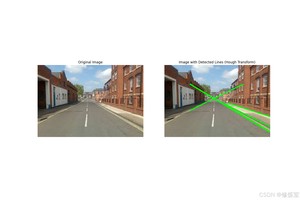

5. 并排显示结果：通过 创建两个子图，分别显示原始图像和经过霍夫变换检测直线的图像，使用 显示图像，并关闭坐标轴。

五、总结

霍夫变换是一个通过将图像中的形状检测问题转换为参数空间中的峰值检测问题的强大工具，尤其擅长检测直线、圆等基本几何形状。它能够很好地应对噪声和不完整的形状，特别适合在复杂图像中检测几何特征。

关键步骤包括：

• 边缘检测：使用如Canny等算法获取图像中的边缘信息。
• 参数空间投票：通过极坐标公式将图像中的点映射到参数空间，并在累积器数组中投票。
• 峰值检测：累积器数组中的峰值对应图像中的直线或形状。

通过这种方式，霍夫变换不仅可以处理简单形状的检测问题，而且具有一定的鲁棒性，即使在存在噪声或遮挡时仍然能够有效检测目标。通过调节霍夫变换的参数，如累积器阈值等，可以进一步优化检测效果。

六、扩展：霍夫变换中的圆检测

霍夫变换不仅可以用于直线检测，还可以用于检测其他形状，比如圆形。霍夫圆变换类似于直线检测的原理，区别在于圆的表示需要三个参数：圆心坐标 和半径 。对于每个图像中的边缘点，霍夫圆变换会在三维参数空间中进行投票。

圆的方程为：

通过类似的累积投票机制，霍夫圆变换能够在图像中检测出圆形。

霍夫圆变换的OpenCV实现：

通过这种扩展，霍夫变换不仅能用于检测直线，还能检测更复杂的形状如圆。调整参数可以灵活应用于各种图像处理任务。
