一、OpenGL的组成
1、OpenGL库
- 包括115个基本函数
- 函数以gl开头
例：, .
- 完成图元的定义、几何变换、投影等功能
2、OpenGL实用库
- 实用函数43个
- 函数以glu开头
例：; - 完成更高层的图形处理如曲线曲面的生成、图象操作等
3、OpenGL辅助库
- 包括函数31个
- 函数以aux开头
例：; - 主要用于窗口管理
二、OpenGL的工作顺序
- 构造几何要素（点，线，多边形，图象，位图）,创建对象的数学描述。
- 在三维空间上放置对象，选择有利的场景观察点。
- 计算对象的颜色，这些颜色可能直接定义，或由光照条件及纹理间接给出。
- 光栅化，把对象的数学描述和颜色信息转换到屏幕的象素。另外，也可能执行消隐，以及对象素的操作。
三、OpenGL的基本语法
1、命名规则
- OpenGL函数都遵循一个命名约定，即采用以下格式：
例如函数, gl表示这个函数来自库表示该函数用于颜色设定，3f表示这个函数采用了三个浮点数参数。 -
前缀：
- gI,glu,aux,glut—该函数属于哪个函数库
后缀：
- 2,3,4 — 参数的维数
- b,s,I,f,d,ub,us,ui — 参数的数据类型
- v ---- 以数组方式传递参数
函数名中的单词首写字母大写

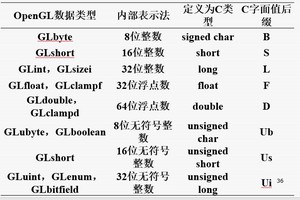

2、数据类型
三、OpenGL程序实例
1、头文件包含
- 利用OpenGL实现图形绘制，首先要引入OpenGL核心库以及其他需要使用的库的头文件。
- GLUT保证了gl.h和glu.h被正确包含。
2、窗口管理
- 初始化（glutlnit)
- 创建窗口（glutCreateWindow)
- 设定窗口的显示模式（glutlnitDisplayMode)
- 指定窗口的位置和大小（glutlnitWindowPosition和glutlnitWindowSize)
- 指定窗口的显示内容函数（glutDisplayFunc)
- 运行框架（glutMainLoop)
四、OpenGL程序的基本结构
1、初始化
第一部分是初始化部分：
- 主要是设置一些OpenGL的状态开关，如颜色模式（RGBA或ALPHA)的选择，是否作光照处理（若有的话，还需设置光源的特性）,深度检验，裁剪等等。
- 这些状态一般都用函数, 来设置，???表示特定的状态。
2、设置取景模式
第二部分设置观察坐标系下的取景模式。主要用到两个函数：

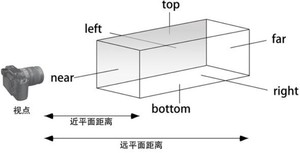

1）平行投影：
设置投影方式为正交投影（平行投影）,其取景体积是一个各面均为矩形的六面体；
- 设置一个长宽高一定的投影矩阵，通俗点讲就是设置摄影机所能照射的范围。
- 在一个漆黑的舞台上，如果舞台上的物体超出了这个范围那就显示不出来，只有刚好在摄影机照射的范围内才能完全显示。
- 例如：工程图采用的是正交投影：

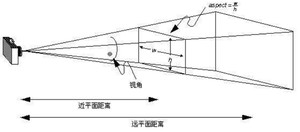

2）透视投影：gluPerspective()
设置投影方式为透视投影，其取景体积是一个截头锥体，在这
个体积内的物体投影到锥的顶点。例如：火车道，感觉很远处会交于一处（Vanishing point)
3）视口变换：
- 设置在屏幕上的窗口大小，四个参数描述屏幕窗口四个角上的坐标（以象素表示）;

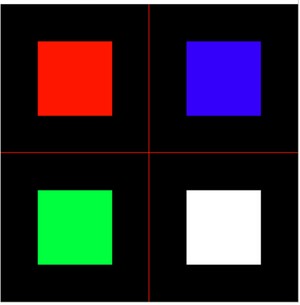

- 在默认情况下，视口被设置为占据打开窗口的整个像素矩形，窗口大小和设置视口大小相同，所以为了选择一个更小的绘图区域，就可以用glViewport函数来实现这一变换，在窗口中定义一个像素矩形，最终将图像映射到这个矩形中。例如可以对窗口区域进行划分，在同一个窗口中显示分割屏幕的效果，以显示多个视图。
4）和的关系
假设有一个球体，半径为1，圆心在(0, 0, 0)，那么，我们设定就表示用一个宽高都是3的框把这个球体整个都装了进来。

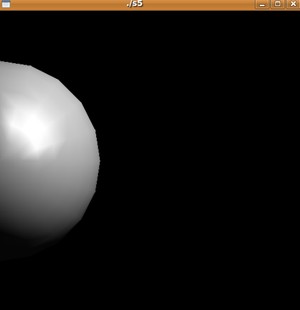

如果设定;就表示用一个宽是1.5， 高是3的框框把整个球体的右面装进来;
函数只是负责使用什么样的视景体来截取图像，并不负责使用某种规则把图像呈现在屏幕上。
主要完成这样的功能。它负责把视景体截取的图像按照怎样的高和宽显示到屏幕上。
- 比如：如果我们使用glut库建立一个窗体:; 然后使用;
reshape代码如下：

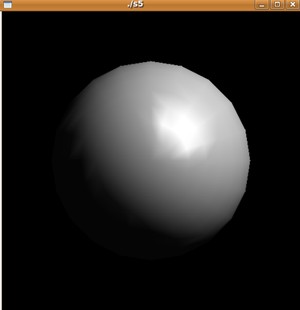

这样是可以看到一个正常的球体的。
3、几何变换/光照处理
第三部分是OpenGL的主要部分，使用OpenGL的库函数构造几何物体对象的数学描述，包括点线面的位置和拓扑关系，几何变换，光照处理等等。
五、OpenGL程序实例——绘制图形
- 清除当前窗口的内容，以免影响绘图的效果
- 给定当前屏幕的背景设置颜色，red, green, blue, alpha为RGBA颜色值.
指定窗口背景色（ glClearColor）

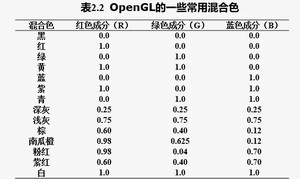

颜色管理，使用RGB颜色模型。一种颜色用红、绿、蓝三种颜色成分混合而成，每种颜色成分使用0.0到1.0之间的任意有效浮点数来表示颜色值。
接下来的内容参考OpenGL入门教程
