uboot文件结构

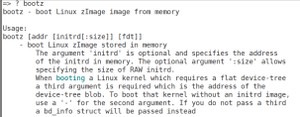

? bootz 或 help bootz

前确保 uboot 中的环境变量 bootargs 内容如下:

设置bootdelay时间为5s.

新建环境变量也是用setenv。

设置变量为空表示删除掉该环境变量，重启该环境变量就不会存在了。

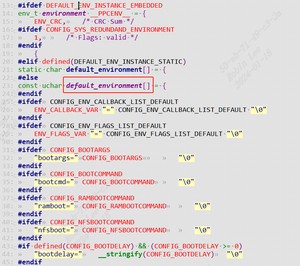

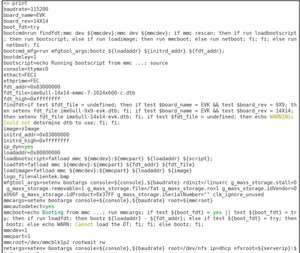

include/env_default.h定义了很多环境变量，如bootargs,bootdelay,bootcmd等：

由 于 没 有 定 义DEFAULT_ENV_INSTANCE_EMBEDDED和CONFIG_SYS_REDUNDAND_ENVIRONMENT，因此 uchar default_environment[]数组保存环境变量。

1.3.4.1 bootcmd展开

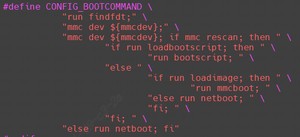

如CONFIG_BOOTCOMMAND等一系列宏都是定义在include/configs/mx6ull_alientek_emmc.h:

uboot 使用了类似 shell 脚本语言的方式来编写的,首先run findfdt， findfdt 是用来查找开发板对应的设备树文件(.dtb)，IMX6ULL EVK 的设备树文件为 imx6ull-14x14-evk.dtb，findfdt 内容如下：

那么run findfdt就等同于执行setenv fdt_file imx6ull-14x14-evk.dtb。设置fdt_file环境变量等于imx6ull-14x14-evk.dtb。
mmc dev ${mmcdev}用于切换 mmc 设备，mmcdev 为 1，因此这行代码就是：mmc dev 1，也就是切换到 EMMC 上。
先执行 mmc dev ${mmcdev}切换到 EMMC 上，然后使用命令 mmc rescan 扫描看有没有 SD 卡或者 EMMC 存在，如果没有的话就直接跳到else，执行 run netboot，netboot也是一个自定义的环境变量，这个变量是从网络启动 Linux 的。
扫描到EMMC后，run loadbootscript：

其中 mmcdev=1，mmcpart=1，loadaddr=0x，script= boot.scr，因此展开以后就是：

loadbootscript 就是从 mmc1 的分区 1 中读取文件 boot.src 到 DRAM 的 0X 处。但是 mmc1 的分区 1 中没有 boot.src 这个文件，可以使用命令“ls mmc 1:1”查看一下 mmc1 分区1 中的所有文件，看看有没有 boot.src 这个文件。再展开bootscript：

由于boot.src 文件不存在，所以 bootscript 也就不会运行。就运行环境变量 loadimage:

loadimage展开：

fatload就是从 mmc1 的分区中读取 zImage 到内存的 0X 处，而 mmc1的分区 1 中存在 zImage。

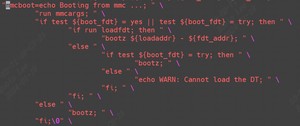

loadimage执行完，执行mmcboot环境变量，run mmcboot：

①打印Booting from mmc ...
②运行环境变量 mmcargs，mmcargs 用来设置 bootargs，后面分析 bootargs 的时候在学习。
③判断boot_fdt是否为yes或者try，根据uboot输出的环境变量信息可知boot_fdt=try。因此执行loadfdt。
④执行loadfdt环境变量,如下：

展开以后就是:

因此 loadfdt 的作用就是从 mmc1 的分区 1 中读取 imx6ull-14x14-evk.dtb 文件并放到 0x处。
⑤loadfdt加载dtb成功后，调用命令 bootz 启动 linux：

展开：

总结一下bootcmd展开：

我们可以将bootcmd环境变量进行简化：

1.3.4.2 bootargs展开

bootargs 保存着 uboot 传递给 Linux 内核的参数。从emmc启动时，bootargs 环境变量是由 mmcargs 设置的：

其中：

mmcargs展开以后就是:

可以看出环境变量 mmcargs 就是设置 bootargs 的值为“console= ttymxc0, root= /dev/mmcblk1p2 rootwait rw”。
①console=ttymxc0, 综合起来就是设置 ttymxc0（也就是串口 1）作为 Linux 的终端，并且串口波特率设置为 。
②root=/dev/mmcblk1p2 用于指明根文件系统存放在mmcblk1 设备的分区 2 中。在 I.MX6U-ALPHA 开发板中/dev/mmcblk1 表示 EMMC，而/dev/mmcblk1p2 表示EMMC 的分区 2。
③root 后面有“rootwait rw”，rootwait 表示等待 mmc 设备初始化完成以后再挂载，否则的话mmc 设备还没初始化完成就挂载根文件系统会出错的。rw 表示根文件系统是可以读写的，不加rw 的话可能无法在根文件系统中进行写操作，只能进行读操作。

1.3.4.3 bootdlelay

uboot命令行倒计时

注意：uboot 命令中的数字都是十六进制的

1. 命令中的[.b .w .l]对应 byte、word 和 long，也就是分别以 1 个字节、2 个字节、4 个字节来显示内存值.
2. address 就是要查看的内存起始地址.
3. [# of objects]表示要查看的数据长度:

这个数据长度单位不是字节，而是跟你所选择的显示格式有关。比如你设置要查看的内存长度为20(十六进制为 0x14)，如果显示格式为.b 的话那就表示 20 个字节；如果显示格式为.w 的话就表示 20 个 word，也就是 202=40 个字节；如果显示格式为.l 的话就表示 20 个 long，也就是204=80 个字节

写内存，写成功后地址不会自增。

0500e031 表示地址 0x 现在的数据，？后面就可以输入要修改后的数据 0x，输入完成以后按下回车，然后再输入‘q’即可退出。
退出后输入md.l查看。

写内存，写成功后地址会自增。
比如以.l 格式修改从地址 0x 开始的连续 3 个内存块(3*4=12个字节)的数据为 0X0.

输入md命令查看一下：

写一段连续的内存。

比如使用.l 格式将以 0X 为起始地址的 0x10 个内存块(0x10 * 4=64 字节)填充为 0X0A0A0A0A

数据拷贝命令，用于将 DRAM 中的数据从一段内存拷贝到另一段内存中，或者把 Nor Flash 中的数据拷贝到 DRAM 中。

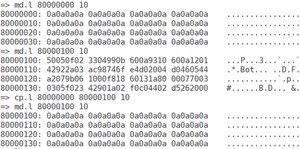

我们使用.l 格式将 0x 处的地址拷贝到 0X 处，长度为 0x10 个内存块(0x10 * 4=64 个字节).

比较两段内存的数据是否相等。

比较 0x 和 0X 这两个地址数据是否相等，比较长度为 0x10 个内存块(16 * 4=64 个字节)

我们再随便挑两段内存比较一下，比如地址0x 和 0x，长度为 0X10.

可以看出，0x 处的数据和 0x 处的数据就不一样.

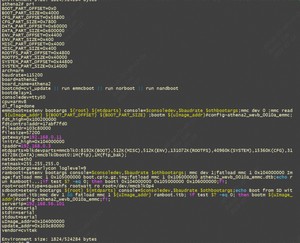

预先设置号网络相关环境变量：

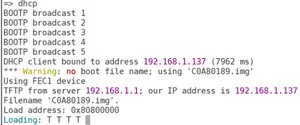

DHCP 不单单是获取 IP 地址，其还会通过 TFTP 来启动 linux 内核，输入“? dhcp”即
可查看 dhcp 命令详细的信息：

nfs(Network File System)网络文件系统,通过网络将编译好的 linux 镜像和设备树文件下载
到 DRAM 中，然后就可以直接运行。
虚拟机Ubuntu先搭建好nfs服务，详见：nfs服务搭建

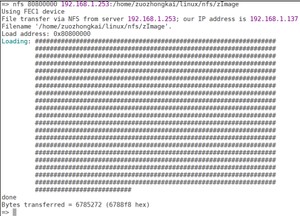

下载过程如图下：

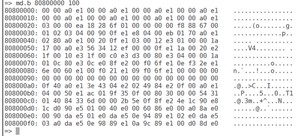

下载完成以后查看 0x 地址处的数据，使用命令 md.b 来查看前 0x100 个字节的数据。

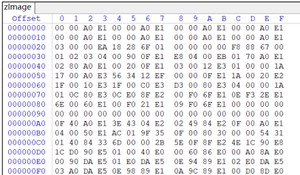

我们再用UE打开编译出的zImage，对比一下说明 nfs 命令下载到的zImage 是正确的。

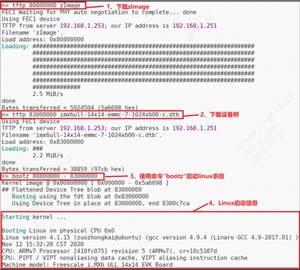

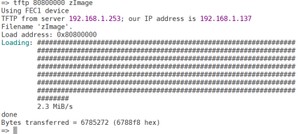

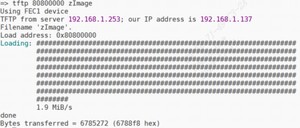

tftp 命令的作用和 nfs 命令一样，都是用于通过网络下载东西到 DRAM 中。tftp服务搭建参考：tftp服务搭建

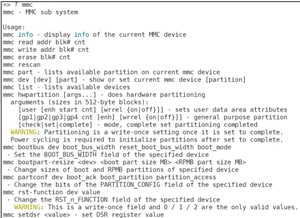

mmc相关命令：

当前选中的 MMC 设备是EMMC，版本为 5.0，容量为 7.1GiB(EMMC为 8GB)，速度为 Hz=52MHz，8 位宽的总线。还有一个与 mmc info 命令相同功能的命令：mmcinfo，“mmc”和“info”之间没有空格。

mmc rescan 命令用于扫描当前开发板上所有的 MMC 设备，包括 EMMC 和 SD 卡。

查看当前开发板一共有几个 MMC 设备.

可以看出当前开发板有两个 MMC 设备：FSL_SDHC:0 和 FSL_SDHC:1 (eMMC)，这是因为我现在用的是 EMMC 版本的核心板，加上 SD 卡一共有两个 MMC 设备，FSL_SDHC:0 是 SD卡，FSL_SDHC:1(eMMC)是 EMMC。默认会将 EMMC 设置为当前 MMC 设备，这就是为什么输入“mmc info”查询到的是 EMMC 设备信息，而不是 SD 卡。要想查看 SD 卡信息，就要使用命令“mmc dev”来将 SD 卡设置为当前的 MMC 设备。

选择切换当前emmc设备。

[dev]用来设置要切换的 MMC 设备号，[part]是分区号。如果不写分区号的话默认为分区 0。

切换到sd这个mmc后，输入mmc info命令既可以查看sd信息：

可以看到当前 SD 卡为 3.0 版本的，容量为 14.8GiB(16GB 的 SD 卡)，4 位宽的总线。

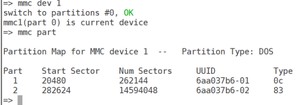

查看mmc分区

读mmc设备中的数据。addr 是数据读取到 DRAM 中的地址，blk 是要读取的块起始地址(十六进制)，一个块是 512字节，这里的块和扇区是一个意思，在 MMC 设备中我们通常说扇区，cnt 是要读取的块数量(十六进制)。比如从 EMMC 的第 1536(0x600)个块开始，读取 16(0x10)个块的数据到 DRAM 的0X 地址处

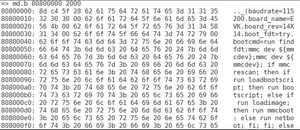

这里我们还看不出来读取是否正确，通过 md.b 命令查看 0x 处的数据就行了，查看 16*512=8192(0x2000)个字节的数据。

可以看出，u-boot.imx 大小为 字节，/512=742，所以我们要向 SD 卡中写入742 个块，如果有小数的话就要加 1 个块。使用命令“mmc write”从 SD 卡分区 0 第 2 个块(扇区)开始烧写，一共烧写 742(0x2E6)个块

烧写成功，重启开发板(从 SD 卡启动)，重启以后再输入 version 来查看版本号：

这样就给mmc0也就是sd卡烧录了uboot, 同理要烧录emmc也是同理，切到mmc1即可：

注意：千万不要写 SD 卡或者 EMMC 的前两个块(扇区)，里面保存着分区表！

擦除 MMC 设备的指定块, blk 为要擦除的起始块，cnt 是要擦除的数量。

于查询指定 MMC 设备分区的文件系统信息，interface 表示接口，比如 mmc，dev 是查询的设备号，part 是要查询的分区。比如我们要查询 EMMC 分区 1 的文件系统信息：

上图显示mmc1也就是emmc设备的分区1的文件系统为fat32格式。

查询设备分区的目录和文件信息。interface 是要查询的接口，比如 mmc，dev 是要查询的设备号，part 是要查询的分区，directory是要查询的目录。

查看 MMC 设备某个分区的文件系统格式.正点原子 EMMC 核心板上的 EMMC 默认有 3 个分区, 分区 0 格式未知，因为分区 0 存放的 uboot，并且分区 0 没有格式化，所以文件系统格式未知。分区 1 的格式为 fat，分区 1 用于存放 linux 镜像和设备树。分区 2 的格式为 ext4，用于存放 Linux 的根文件系统(rootfs)。

225ms 内读取了 个字节的数据，速度为 28.8MiB/s，速度是非常快的，因为这是从 EMMC 里面读取的，而 EMMC 是 8 位的，速度肯定会很快的。

将 DRAM 中的数据写入到 MMC 设备。
uboot 默认没有使能 fatwrite 命令，需要修改板子配置头文件，比如 mx6ullevk.h、
mx6ull_alientek_emmc.h 等,需要开启宏：

interface 为接口，比如 mmc，dev 是设备号，part 是分区，addr 是要写入的数据在 DRAM中的起始地址，filename 是写入的数据文件名字，bytes 表示要写入多少字节的数据。

比如我们通过nfs or tftp命令下载镜像到DRAM后，通过fatwrite去烧写image：

zImage 大小为 (0X6788f8)个字节(注意，由于开发板系统在不断的更新中，因此zImage 大小不是固定的，一切以实际大小为准)，接下来使用命令 fatwrite 将其写入到 EMMC 的分区 1 中，文件名字为 zImage：

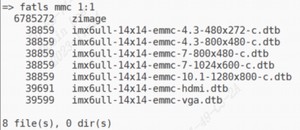

完成以后使用“fatls”命令查看一下 EMMC 分区 1 里面的文件：

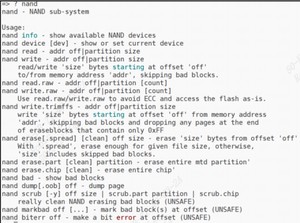

输入“? nand”即可查看NAND 相关命令：

打印 NAND Flash 信息:

用于切换 NAND Flash，如果你的板子支持多片 NAND 的话就可以使用此命令来设置当前所使用的 NAND。

nand erase 命令用于擦除 NAND Flash，NAND Flash 的特性(位翻转，只能由1变成0,而不能由0变成1)决定了在向 NAND Flash 写数据之前一定要先对要写入的区域进行擦除.

addr 是要写入的数据首地址，off 是 NAND 中的目的地址，size 是要写入的数据大小。

编译出来 NAND版本的 kernel 和 dtb 文件，在烧写之前要先对 NAND 进行分区，也就是规划好 uboot、linux kernel、设备树和根文件系统的存储区域，I.MX6U-ALPHA 开发板出厂系统 NAND 分区如下：

一共有六个分区，第一个分区存放 uboot，地址范围为 0x0~0x3FFFFF(共 4MB)；第二个分区存放 env（环境变量），地址范围为 0x~0x(共 128KB)；第三个分区存放 logo(启动图标)，地址范围为 0x~0x51FFFF(共 1MB)；第四个分区存放 dtb(设备树)，地址范围为0x~0x61FFFF(共 1MB)；第五个分区存放 kernel(也就是 linux kernel)，地址范围为0x~0xE1FFFF(共 8MB)；剩下的所有存储空间全部作为最后一个分区，存放 rootfs(根文件系统)。

这里我们擦除了 8MB 的空间，因为一般 zImage 就是 6,7MB 左右，8MB 肯定够了，如果不够的话就再多擦除一点就行了。同理烧录dtb:

设置设备树起始地址：

查看设备树头部信息：

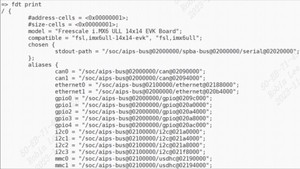

解析出dts内容：

addr 是 Linux 镜像文件在 DRAM 中的位置，initrd 是 initrd 文件在DRAM 中的地址，如果不使用 initrd 的话使用‘-’代替即可，fdt 就是设备树文件在 DRAM 中的地址.

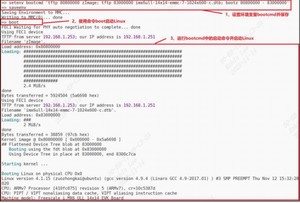

换一张启动方式：从mmc1也就是emmc启动：

同理，如果想从emmc启动linux,设置bootcmd如下：

跳到指定的地址处执行, addr表示DRAM地址

run 命令用于运行环境变量中定义的命令，比如可以通过“run bootcmd”来运行 bootcmd 中的启动命令:

设置了3个环境变量，可以run mybootemmc或者run mybootnand或者run mybootnet来分别从emmc启动，从nand启动，从网络启动。

start 是要测试的 DRAM 开始地址，end 是结束地址，比如我们测试 0X~0X这段内存，输入“mtest ”

可以看出，测试范围为 0X~0X，已经测试了 486 次，如果要结束测试就按下键盘上的“Ctrl+C”键。
