Flowable是一个使用Java编写的轻量级业务流程引擎，它属于Activiti的一个分支。
Flowable UI 其实就是 Flowable 的 WEB 应用，用来设计流程、处理流程等等。
本节主要介绍如何创建一个简单的流程
本文需对 Flowable 和 BPMN2.0 相关概念有一个大致的了解，参考Getting Started · Flowable Open Source Documentation
- 下载并启动 Flowable UI 应用
- 创建一个流程模型
- 发布并启动流程
- 踩坑记录（后续计划）
可以直接看图片，看完对流程的创建也会有一个大致的印象
1. 下载并启动 Flowable UI 应用

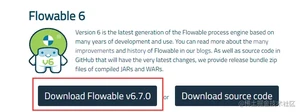

这里我们直接从官网下载；如下图所示
温馨提示：网页访问可能会比较慢，需耐心等待
下载解压，进入wars目录，在当前目录打开命令行，通过命令行来启动 Flowable UI 应用；
文件管理器的地址栏输入 即可在当前目录打开命令行；输入 也可以
启动的命令为：

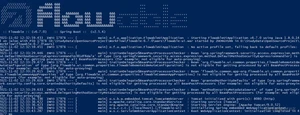

启动后，一般是没啥问题的，成功后会显示下图（后面还有很多打印日志，没帖出来）
默认数据库H2，默认端口8080
2. 创建一个流程模型(重要)
访问界面

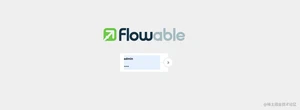

上面启动成功后，我们就可以访问 http://localhost:8080/flowable-ui ,如下所示，第一次会自动跳转到登录界面：
输入默认的账号/密码：admin/test
登录后，看到仪表盘如下所示：
下面简单介绍下这4个模块：
- 任务应用程序：这个模块主要进行流程相关的操作，比如发起、审核等，发布后的应用程序会显示在这里
- 建模器应用程序：这个模块是核心，主要用来创建流程、发布流程等等
- 管理员应用程序：这个模块就是管理发布的应用程序，可以上传/删除应用程序等等
- 身份管理应用程序：这个模块就是用户管理模块，包括用户的创建、权限分配等等
接下来，让我们来创建一个流程模型；
创建流程
点击建模器应用程序，显示如下所示：

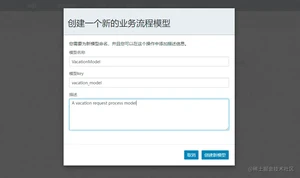

点击创建流程，并按照如下所示，进行填写：
这里需要注意两点：
- 模型key是唯一的，不能跟其他的模型key重复
- 如果用鼠标在输入框从右往左拉，那么这个编辑框就会消失（体验不好，别的倒没啥）

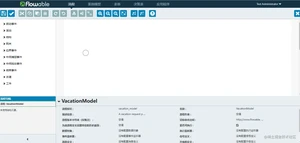

创建成功后，会进入下面的界面：
这里简单介绍下界面的布局：
- 左边是元素面板，包含了设计流程模型的各种元素，比如启动事件、用户任务等
- 上面是工具面板，包括保存、校验、放大、缩小等
- 下面是属性信息，用来设置元素的各种属性
- 中间就是画布，将左边的元素拖拽过来，就可以设计流程了
接下来我们开始设计一个简单的流程，就是
- 一个用户发起请假的请求（请求表单）
- 然后系统进行判断：（脚本判断）
- 如果<10天，就自动通过（排他网关）；
- 如果>=10天，就需要另一个用户确认，最后再通过
创建用户任务

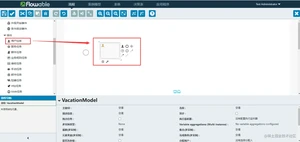

我们先将左边的 活动-》用户任务 拖拽到画布中，如下图所示：
创建表单
然后我们需要编写一个请求表单，存放用户的请求信息

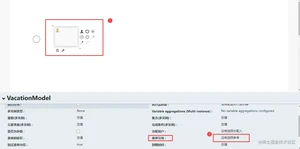

先选中画布中的用户任务，然后点击下面属性中的表单引用，如下所示：

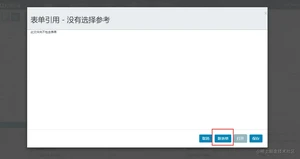

会弹出下面的表单列表界面，此时表单列表为空

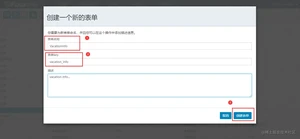

我们点击新表单，来创建一个表单，并填充表单的名称和key（这里的key同理，也是唯一）

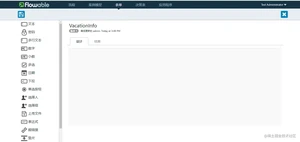

创建成功后，会显示下面的表单编辑界面，类似流程编辑；左边是表单元素，可拖拽到画布中

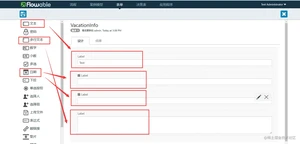

这里我们拖拽 一个文本、两个日期、一个多行文本，如下所示：

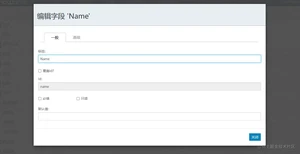

然后编辑标签，我们先编辑第一个文本标签，点击标签右侧的铅笔图标进入编辑界面，如下所示
这里的id是根据标签的名称自动生成的（自动生成的id都是小写）
如果想自定义id，可选中覆盖id，然后手动输入

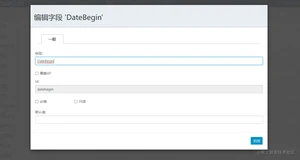

两个日期标签，我们也来编辑下，如下所示，一个DateBegin，一个DateEnd

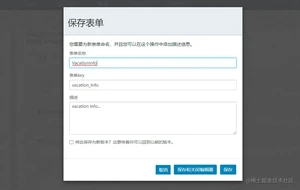

编辑完成后，我们点击左上角的保存图标，即可保存表单，如下所示，会让你确认表单信息，这里我们点击保存和关闭编辑器
保存后，会自动跳转到刚才的流程定义界面；
创建脚本任务
接下来，我们定义一个脚本任务，用来计算请假的天数
脚本格式：groovy，脚本：点击后会打开一个对话框，填入下面的脚本代码：
这个脚本的类文件已经包含在war项目中，所以直接引用即可（这里我们只要大概看懂语句的意思就行）
创建决策任务
将左边的决策任务拖拽到画布中，如下所示
接下来我们选中决策任务，找到属性决策表引用，然后点击，如下所示：
点击后，会显示决策表列表，此时为空，我们新建一个，点击新建按钮

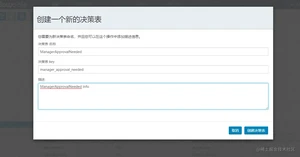

然后填入对应的决策表信息，如下所示：（key和前面介绍的请求表单同理，也是唯一）
点击创建决策表，会来到决策表的编辑界面,左边是输入条件，右边是输出条件
这里我们用之前的逻辑来设计，就是以10天为界限，10天以内自动通过，10天以外需经其他用户同意；

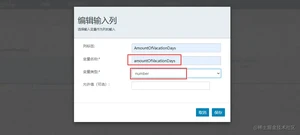

先编辑左边的输入条件，如下所示，其中变量名称就是我们之前groovy脚本设置的那个请假天数变量，类型为number

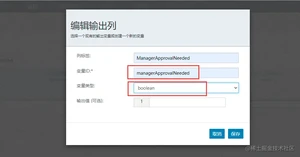

再编辑右边的输出结果，如下所示，这里的变量就是我们自己定义的，后面排他网关会用到
接下来，我们编辑对应的规则，如下所示，意思就是请假天数<10，就不需要经过别人同意；>=10才需要
然后保存，返回到流程定义的界面
创建排他网关
下面我们再拖拽一个排他网关，用来筛选请求任务，这里筛选的条件就是刚才决策任务的输出变量
再创建一个用户任务
这里的用户任务用来审批前面用户的请假流程，如下所示：
创建结束事件
创建一个结束事件，如下所示
连线
这里就是最后的步骤了，用序列流 把所有的任务和事件都串起来，
这里的序列流就是箭头连线，如下所示：
先选中用户任务元素，然后将序列流拖拽到下一个元素，即可完成连线
然后我们把其他的也连起来，连完后如下所示：

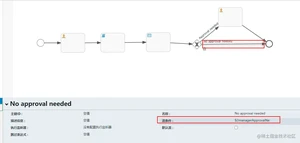

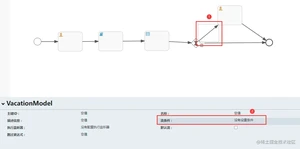

连完之后，还需要设置排他网关的序列流，如下所示：其中的条件表达式为
另一个序列流则设置为
分配用户
最后我们需要把上面的两个用户任务指派给指定的用户，这里为了方便我们直接指派给发起人，即admin管理员，如下所示
后面那个用户任务也是同样的设置，这里就不贴图了；
接着我们再把每个节点都起个名字，如下所示，看起来直观点

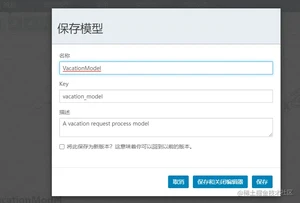

最后我们保存流程，点击左上角的保存按钮，会弹窗如下所示，点击保存即可
3. 发布并启动一个流程
下一篇Flowable-UI最新版6.7.0入门篇之启动流程 - 掘金 (juejin.cn)
4. 遇到的坑
Flowable-UI最新版6.7.0入门篇之踩坑记录 - 掘金 (juejin.cn)
本节主要介绍了一个简单流程的创建，其中的元素包括用户任务（发起人、审批人）、请求表单、脚本任务（groovy）、决策任务（配合网关）；
这里只是涉及到了皮毛，Flowable UI还有很多其他元素，大家有空可以去参考官网
