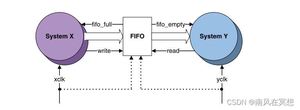

异步FIFO用来在两个异步时钟域间传输数据。如图所示是两个系统，分别为“system X”和“system Y”，从“system X”向“system Y”传输数据，两个系统工作在不同时钟域。
“system X”使用“xclk”将数据写入FIFO，“system Y”使用“yclk”将数据读出，“fifo_full”和“fifo_empty”分别负责监控上溢（overflow）和下溢（underflow）情况。
- “fifo_full”指示上溢情况，拉高时数据不应再写入FIFO，否则会将FIFO内的数据覆盖掉。
- “fifo_empty”指示上溢情况，拉高时不应读取FIFO，否则会读出垃圾数据。
与握手信号不用，异步FIFO用于对性能要求较高的设计中，尤其是时钟延迟比系统资源更为重要的环境中。

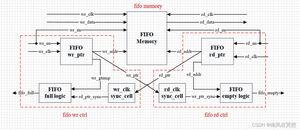

与同步FIFO设计原理相似，异步FIFO的结构也可以分为三个部分，如图所示，fifo write control、fifo read control和fifo memory，其中fifo write control和fifo read control分别工作在wr_clk和rd_clk时钟域，fifo memory工作在wr_clk和rd_clk时钟域。
- fifo write control：写指针产生、满信号产生和读指针同步器；
- fifo read control：读指针产生、空信号产生和写指针同步器；
- fifo memory：缓存数据。
异步FIFO相较于同步FIFO，主要有两点不同：
- Fifo memory工作在两个时钟域；
- Wr_ctrl和rd_ctrl工作在不同时钟域；
- 读、写指针经过两级同步器会存在延迟。
异步FIFO不能再使用“计数器”产生fifo空、满信号，原因在于计数器不能被两个时钟同时驱动，此时只能通过比较读、写指针来产生空、满信号，将读指针同步到写时钟域，与写指针比较产生满信号；将写指针同步到读时钟域，与读指针比较产生空信号。
读写指针的同步都需要跨时钟域传输，若使用握手信号的方式同步指针，效率很低；假如指针仍使用“二进制编码”，使用两级同步器同步指针，可能会出现亚稳态导致用于比较的指针出错。
如指针从“111”→“000”，经过两级同步器，可能的结果有8种，每一个比特都可能存在采样错误，错误的指针会导致fifo空、满信号异常。
- 读指针同步错误，FIFO满信号未正常拉高，继续写FIFO会覆盖原数据，导致数据传输错误；
- 写指针同步错误，FIFO空信号为正常拉高，继续读FIFO会读出垃圾数据，导致数据传输错误。
异步FIFO的指针同步应该避免使用二进制编码。

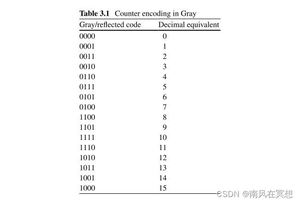

实现异步FIFO指针同步的一种方式是使用格雷码，格雷码是“单位间距码”，即相邻值之间只有1bit不同。格雷码与二进制码的对应关系如图所示。格雷码有以下几个特点:
- 单位间距码：相邻值之间只有1bit不同
- 中心对称：除MSB外，其余bit中心对称
指针采用格雷码计数，使用两级同步器同步指针很少会出现亚稳态，此外取样后的值最多只有1bit出现错误，但该错误不会影响空、满信号的正确产生。考虑格雷码读、写指针采样错误的情况：
- 读指针采样错误：相邻格雷码只有1bit不同，若采样出现亚稳态会出现两种情况，一是采样值保持不变，同步的读指针小于当前的真实值，fifo_full会提前拉高，此时不会出现overflow；二是采样值采样成功，同步的读指针等于当前的真实值。两种结果都不会影响“fifo_full”的正确产生；
- 写指针采样错误：写指针同理，一是同步的写指针小于当前的真实值， fifo_empty会提前拉高，虽然还有数据未读出，但这种情况也不会造成underflow；二是同步的写指针等于当前的真实值。两种结果都不会影响“fifo_empty”的正确产生。
比较读、写指针的目的是产生FIFO的空满信号，相较于同步FIFO，异步FIFO在两个时钟域分别比较读、写指针，读、写指针都需要经过两级同步器。
3.3.1 FIFO的“假满”

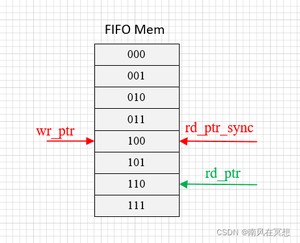

由于读指针同步到写时钟域存在2*T_wclk的延迟，此时写时钟域采样到的rd_ptr_sync小于等于读时钟域的rd_ptr。rd_ptr_sync小于rd_ptr的情况如图所示，wr_ptr追赶上rd_ptr_sync（wr_ptr和rd_ptr_sync都转换为二进制码），最高位不同其余位相同，此时会拉高fifo_full信号，但实际上FIFO内还有两个地址空间可以写入数据，这种情况就是FIFO的“假满”。FIFO的“假满”虽然阻止了数据的写入，但是对数据的准确性是没有影响的。只有在FIFO实际已经满了但没阻止数据写入才会出现overflow（原数据未读出就被覆盖）。
3.3.2 FIFO的“假空”

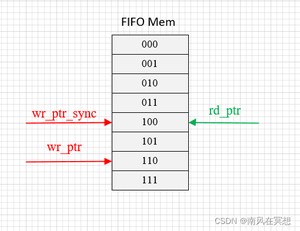

由于写指针同步到读时钟域存在2*T_rclk的延迟，此时读时钟域采样到的wr_ptr_sync小于等于读时钟域的wr_ptr。wr_ptr_sync小于等于wr_ptr的情况如图所示，wr_ptr_sync等于rd_ptr（指针均以转换为二进制码），所有比特位均相等，此时会拉高fifo_empty信号。FIFO的“假空”虽然在实际有数据的情况下拉高了FIFO的空信号，阻止了数据的读出，但是对数据的准确性是没有影响的，直到读时钟域看到的写指针变化才会拉低FIFO的空信号。只有在FIFO为空的时候没有阻止读操作才会产生问题，即underflow问题。
读、写指针有二进制码转为格雷码后经两级同步器同步到写、读时钟域，在读、写时钟域有时还需要将格雷码转为二进制码进行指针的比较以产生FIFO的空、满信号，下面将给出格雷码与二进制码相互转换的方法。
3.4.1 二进制码转格雷码
二进制码转格雷码的公式如下所示，其中n表示位宽。
3.4.2 格雷码转二进制码
格雷码转二进制码的公式如下所示，其中n表示位宽。
产生读、写指针有两种方法，一种是直接使用格雷码计数器产生读写指针，一种是使用二进制码计数器产生读写指针，再将读写指针转换为格雷码用于跨时钟域的同步，下面将分析这两种设计方法。
3.5.1 格雷码计数器
格雷码计数器的结构如图所示，由格雷码转二进制码、二进制加法器和二进制码转格雷码组成。
从面积和工作频率两个方面分析该设计。
- 面积：格雷码转二进制、二进制转格雷码的组合逻辑，格雷码指针寄存器；
- 工作频率：寄存器输入信号的组合逻辑较为复杂，该电路工作在较高频率可能存在时序违例的情况。
3.5.2 二进制码计数器

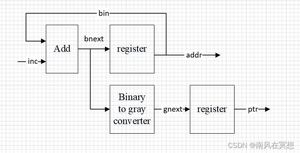

二进制码计数器的结构如图所示，由二进制转格雷码、二进制码寄存器和格雷码寄存器组成。
从面积和工作频率两个方面分析该设计。
- 面积：二进制转格雷码、两个寄存器；
- 工作频率：寄存器输入只有加法器或二进制转格雷码，组合逻辑延迟相对较小，该电路可以工作在较高频率。
FIFO的空、满信号通过比较读、写指针可以得到，下文将讨论两种计数器设计下FIFO的空、满信号产生。
3.6.1 格雷码计数器
3.6.1.1 二进制码产生空、满信号
N位指针可以覆盖FIFO中的2^N个地址。在两个指针相等时，因为FIFO可能处于空状态也可能处于满状态，所以需要使用额外的位对这两种情况进行区分。
- FIFO满：二进制码指针的最高有效位不同，其余比特位相同；
- FIFO空：二进制码指针所有比特位相等。

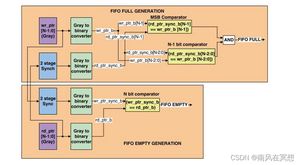

格雷码计数器设计下，使用二进制码产生空、满信号的结构如图所示。由于读写指针的值都是以格雷码保存，而所有比较和递增是以二进制码形式进行，实现和纠错比较简单。
读指针经过两级同步后得到rd_ptr_sync，将格雷码转为二进制码rd_ptr_sync_b，在写时钟域还需要将格雷码的wr_ptr转换为二进制码的wr_ptr_b，将rd_ptr_sync_b和wr_ptr_b进行比较，得到FIFO的满信号。
写指针经过两级同步后得到wr_ptr_sync，将格雷码的wr_ptr_sync转换为二进制码的wr_ptr_sync_b，在读时钟域还需要将格雷码的rd_ptr转为rd_ptr_b，最后将wr_ptr_sync_b和rd_ptr_b进行比较，得到FIFO的空信号。
该设计共使用了4个“格雷码转二进制码”，组合逻辑路径较长，较高频率下工作可能会存在时序违例的情况。如果直接使用格雷码指针产生FIFO的空、满信号，就不需要这些转换器，下文将分析使用格雷码指针产生FIFO的空、满信号。
3.6.1.2 格雷码产生空、满信号

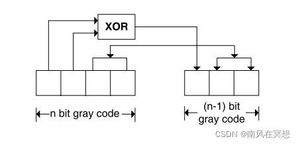

使用格雷码产生FIFO的空满信号要求使用两个格雷码计数器，分别是N位和N-1位。由于格雷码除最高位镜像对称的特性，可以使用N位格雷码计数器产生N-1位格雷码计数器。N-1位格雷码计数器的产生如图所示，将N位格雷码计数器的2个MSB异或得到的值作为N-1位格雷码计数器的最高位，其余N-2位与N位格雷码的N-2位完全一致。
格雷码计数器产生空信号使用N位计数器与二进制码相同，当读写指针完全相同时FIFO为空。
- N位格雷码指针最高有效位不同；
- N-1位格雷码指针最高有效位相同；（该条件等效于N位格雷码指针的次高位不同）
- N位格雷码指针剩余N-2位全部相等。
3.6.2 二进制码计数器

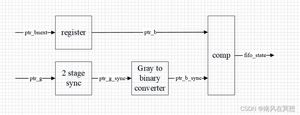

格雷码计数器的两种实现方式都略显复杂，二进制码计数器提供了一种简单的实现方法。如图所示，二进制码计数器使用两个寄存器分别缓存二进制指针和格雷码指针。二进制码计数器产生空、满信号如图所示。
仅需将同步后的指针转为二进制码，然后与二进制码指针比较，按照二进制码FIFO空、满方法产生FIFO空、满信号。
大容量同步FIFO是使用SRAM作为FIFO memory实现的，大容量异步FIFO仍可以使用该方法，不过更为常用的方法是使用“大容量同步FIFO和小容量异步FIFO”级联来实现的。原因在于异步FIFO的功能只是跨时钟域传输数据，同步FIFO更适合缓存数据，结合这两种FIFO的特点将其级联，得到大容量异步FIFO。
[1] 《硬件架构的艺术》
[2] Simulation and Synthesis Techniques for Asynchronous FIFO Design
[3] 同步FIFO设计
