单臂路由是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。
单臂路由实现不同VLAN间通信

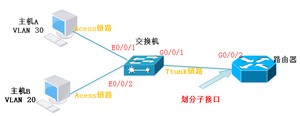

交换机连接主机的端口为access链路
交换机连接路由器的端口为Trunk链路

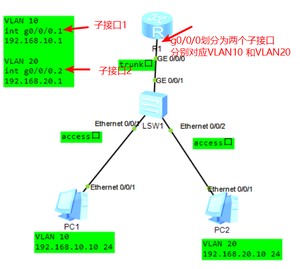

路由器的物理接口可以被划分为多个逻辑接口，这些被划分后的逻辑接口就成为子接口
每个子接口对应一个VLAN网段的网关
注意：这些逻辑子接口不能单独的开启或关闭，当物理接口被开启或关闭时，所有的该接口的子接口也随之被开启或关闭
单臂路由实现不同VLAN的通信

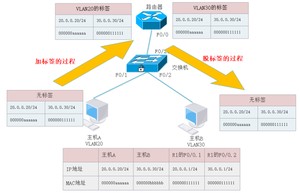

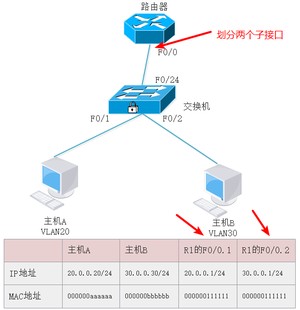

分别为F0/0.1、F0/0.2，IP地址和MAC地址如图所示：
实现不同VLAN之间的通信
容易成为网络单点故障，配置稍有复杂，现实生活中在业务层面不用或者很少用（作为临时替换），控制层面数据少的话可以用
PC1和PC2配置IP地址，使得PC1能ping同PC2
进入子接口2
命令为：
